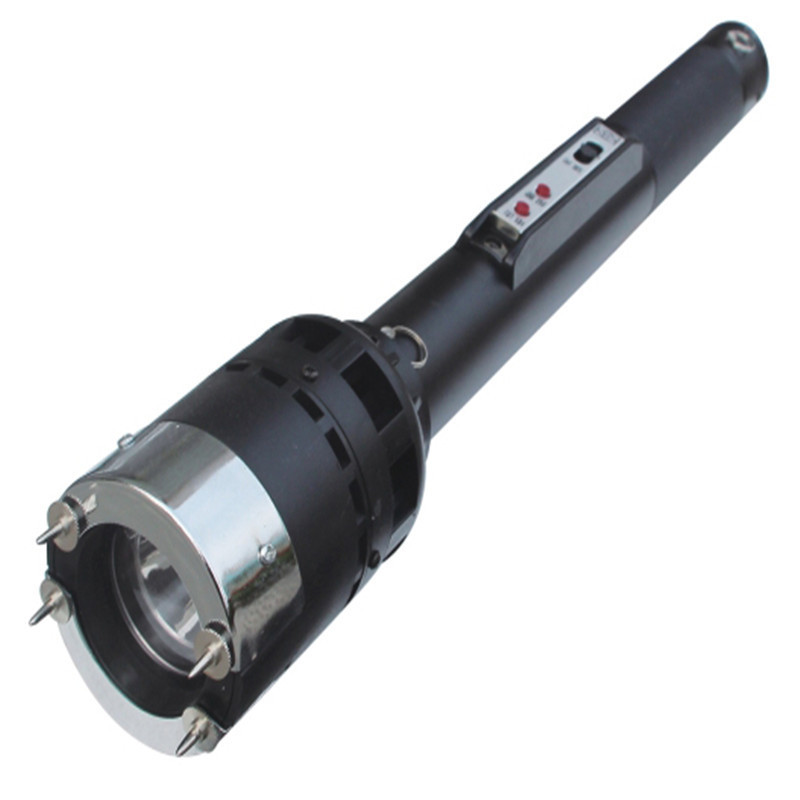

電擊棒是一種常見的自衛器材，具有小巧輕便、易使用和高效的特點，被廣泛運用于治安防范、安保設施、野外探險等領域。為了保障電擊棒的使用效果和安全性，必須對其進行完善的設計和制造。其中，電擊棒原理圖的設計是保證電擊棒性能的重要因素之一。

電擊棒的工作原理

電擊棒通過放電產生高電壓電流，通過高電壓電流的刺激而達到制止行為的目的。電擊棒由電路板、高壓變壓器、輸出電極等組成。

電路板是電擊棒的核心部件，其主要作用是通過控制輸出電極與電路板之間的電流流動，控制電擊棒的輸出電張力。高壓變壓器是將絕佳的低電壓轉換成高電壓電流的關鍵部件。

在電擊棒正常工作時，電流在輸出電極和電路板之間的流動會產生一個電場，使周圍空氣分解產生電暈放電。這時，當電極與被電擊者之間的距離縮小到一定范圍時，會產生強烈的電擊效應。

電擊棒原理圖的設計

電擊棒原理圖的設計是電擊棒設計的基礎，只有設計出合理的原理圖，才能保證電擊棒的正常使用效果和安全性。

1.選擇合適的元器件

在電擊棒原理圖的設計中，必須選用合適的元器件，如電容器、變壓器、穩壓管等。這些元器件的選擇對電擊棒的電壓、電流、變換比、穩定性等方面產生重大影響，因此必須根據電擊棒的特性和實際需求進行選擇。

2.構建合理電路結構

3.預防極限狀態

在電擊棒原理圖的設計中，必須預檢測系統極限狀態，避免電擊棒的異常輸出。如過電保護、過壓保護等，這樣不僅能保證電擊棒的安全性，同時也能保證其正常使用效果。

電擊棒的使用與注意事項

電擊棒作為一種自衛工具，在使用時必須注意以下事項：

1.不得輕易啟動電擊棒的電源，以免誤傷他人或造成不必要的傷害。

2.電擊棒不能長時間處于充電狀態，不要將電擊棒放在高溫、潮濕的環境中，以免引起電池爆炸或其他安全事故。

3.使用電擊棒時應特別注意周圍環境，以免誤傷周圍的人或其他物品。

4.使用電擊棒時應瞄準要害部位，對襲擊者進行有效防御。

5.使用電擊棒的人必須遵守法律和本地規定，在合法的情況下使用電擊棒。

電擊棒是一種實用的自衛工具，但其使用也需要特別注意。只有在有效的保護電擊棒使用效果和安全性的前提下，電擊棒才能更好地發揮自己的作用。而電擊棒原理圖的設計是保障電擊棒使用效果的重要因素之一，必須經過科學的設計和制造，才能夠更好地使用。
